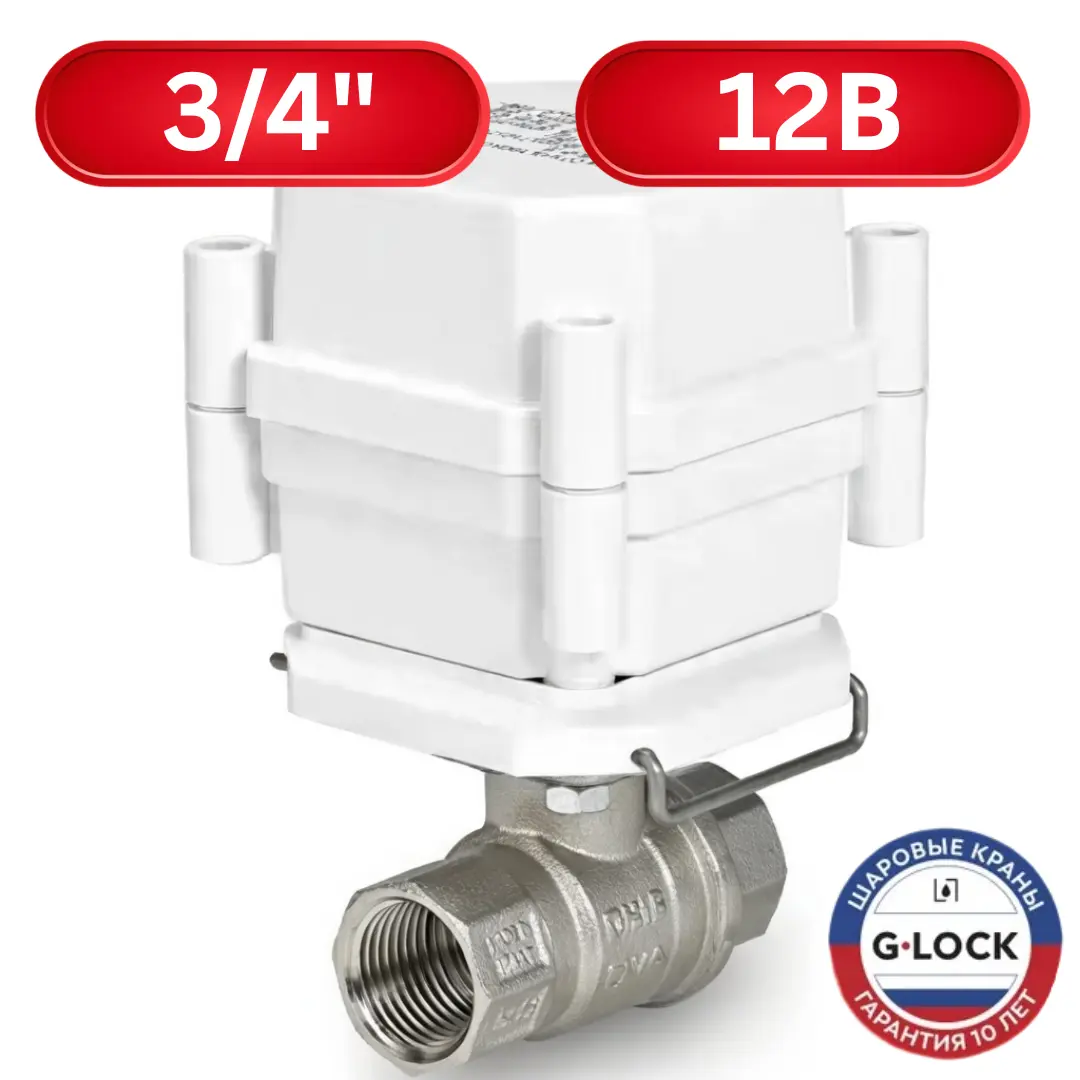

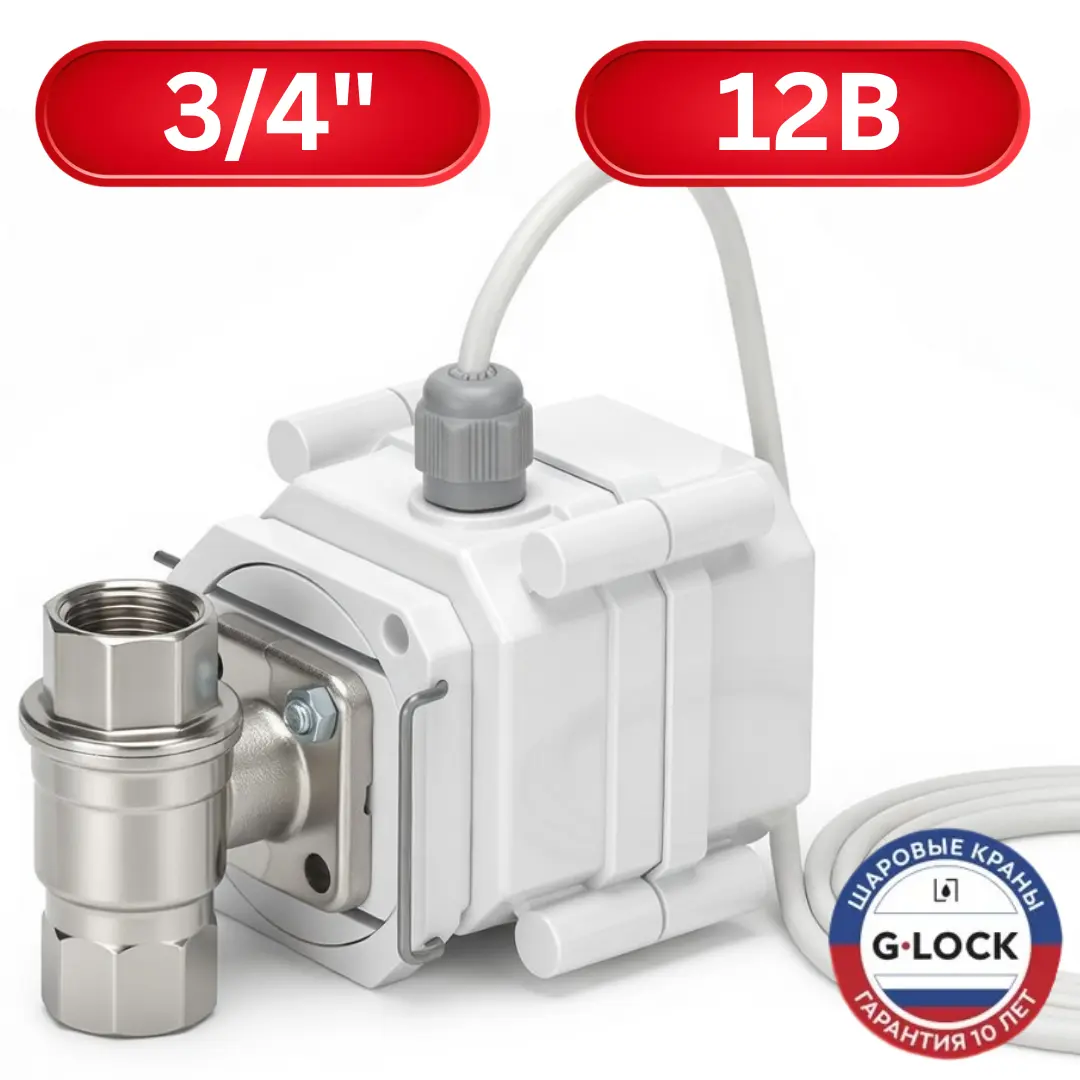

Кран шаровый с электроприводом ШЭП Ultimate 12V G-LOCK 3/4 BS

Низковольтный кран с электроприводом ШЭП Ultimate 12V G-LOCK 3/4" BS — это высоконадежный исполнительный механизм, сочетающий электробезопасность 12В с промышленными стандартами износостойкости. Благодаря бесколлекторному двигателю и стальному редуктору, данная система защиты от протечек воды обеспечивает гарантированное перекрытие магистралей с высоким давлением в самых ответственных узлах водоснабжения.

Компания StopPotop.by выполняет профессиональный подбор, продажу и монтаж систем защиты от протечек воды с официальной гарантией и технической поддержкой.

У нас вы можете оплатить всеми картами рассрочек и манибеков, или оформить рассрочку на удобный для вас срок.

Обзор системы и назначение

ШЭП Ultimate 12V G-LOCK 3/4" BS представляет собой автоматизированное запорное устройство, предназначенное для интеграции в системы контроля протечек и автоматизации ГВС/ХВС. Кран оснащен электроприводом постоянного тока, который преобразует электрический сигнал в механическое движение затвора, обеспечивая герметичное отсечение потока жидкости при возникновении внештатных ситуаций.

Где применяется

Модель с диаметром 3/4 дюйма широко применяется на объектах в Беларуси, где требуется повышенная пропускная способность и максимальная электробезопасность:

• Частное домостроение и коттеджи: защита вводов водопровода и систем отопления.

• Многоквартирные дома: установка в санузлах и технических нишах с высокой влажностью.

• Коммерческие объекты: гостиницы, фитнес-центры и офисы, работающие в связке с контроллерами 12В.

• Инженерные системы: использование в контурах с рабочим давлением до 4,0 МПа (40 бар).

Принцип работы системы

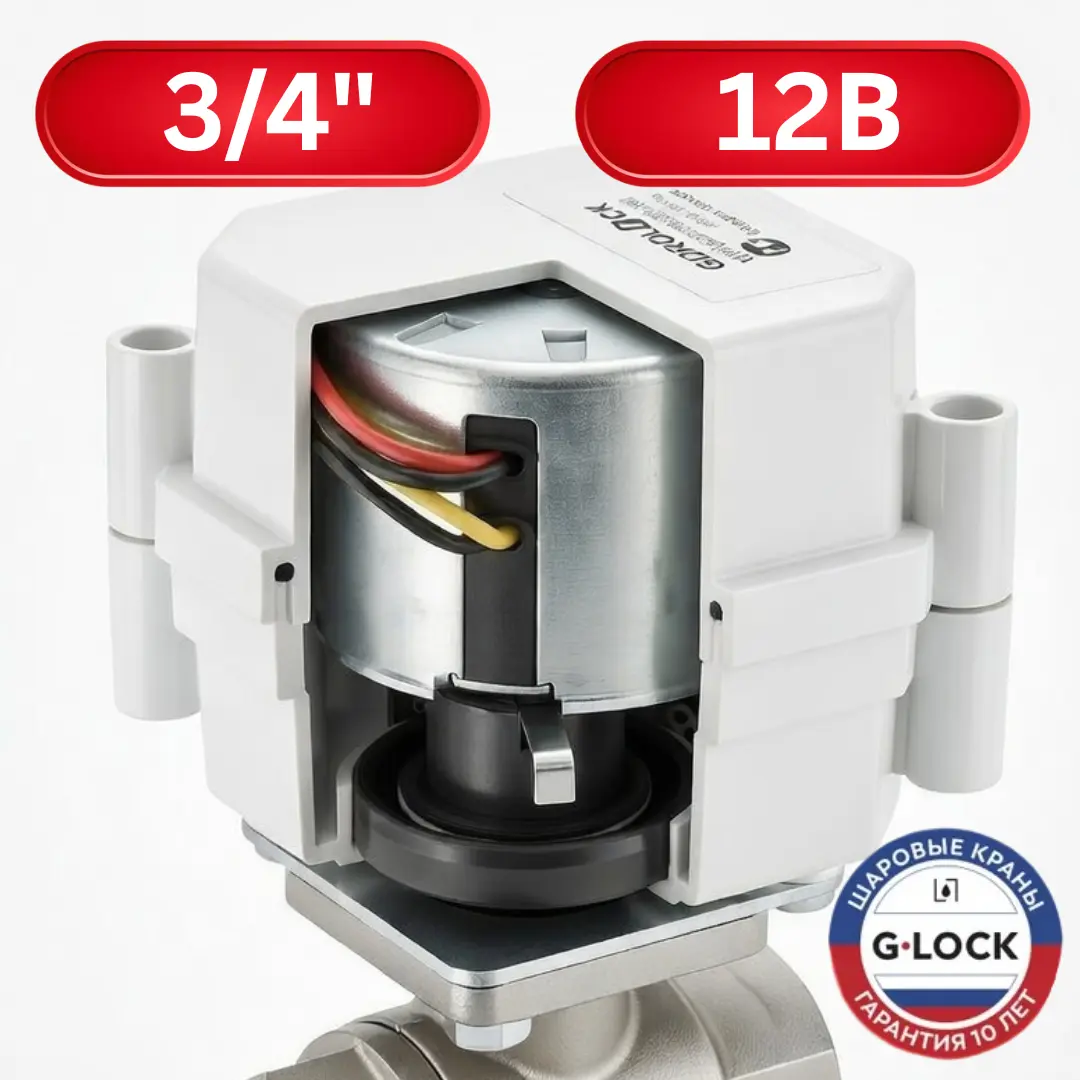

При поступлении сигнала от управляющего модуля на привод подается напряжение 12В. Бесщеточный двигатель активирует стальной редуктор, который поворачивает шар на 90° за 15 секунд. Данный временной интервал выбран для плавного перекрытия потока и предотвращения гидроудара. Система защиты от затопления фиксирует положение крана бесконтактным оптическим методом (через оптопару), что гарантирует идеальную точность позиционирования на протяжении всего срока службы.

Ключевые технические и эксплуатационные преимущества

• Бесколлекторный привод: отсутствие механических щеток исключает искрение, повышает КПД и увеличивает заявленный ресурс до 250 000 циклов срабатывания.

• Стальной редуктор: силовая часть выполнена из легированной стали, что позволяет развивать крутящий момент до 10 Нм. Это критически важно для надежного срыва закисшего крана после длительного простоя.

• Класс защиты IP65: герметичный корпус с армированным сальником вала предотвращает попадание влаги во внутренние узлы, что допускает эксплуатацию привода в условиях прямого воздействия брызг.

• Низковольтное питание: напряжение 12В является безопасным для человека, что упрощает проектирование систем защиты в Минске согласно нормам электробезопасности влажных зон.

• Материалы: использование горячекованной латуни G-LOCK обеспечивает стойкость к вымыванию цинка и механическую долговечность при температуре среды до +120°C.

Преимущества для профессионального монтажа

Инженерные решения серии Ultimate BS существенно упрощают работу инсталлятора:

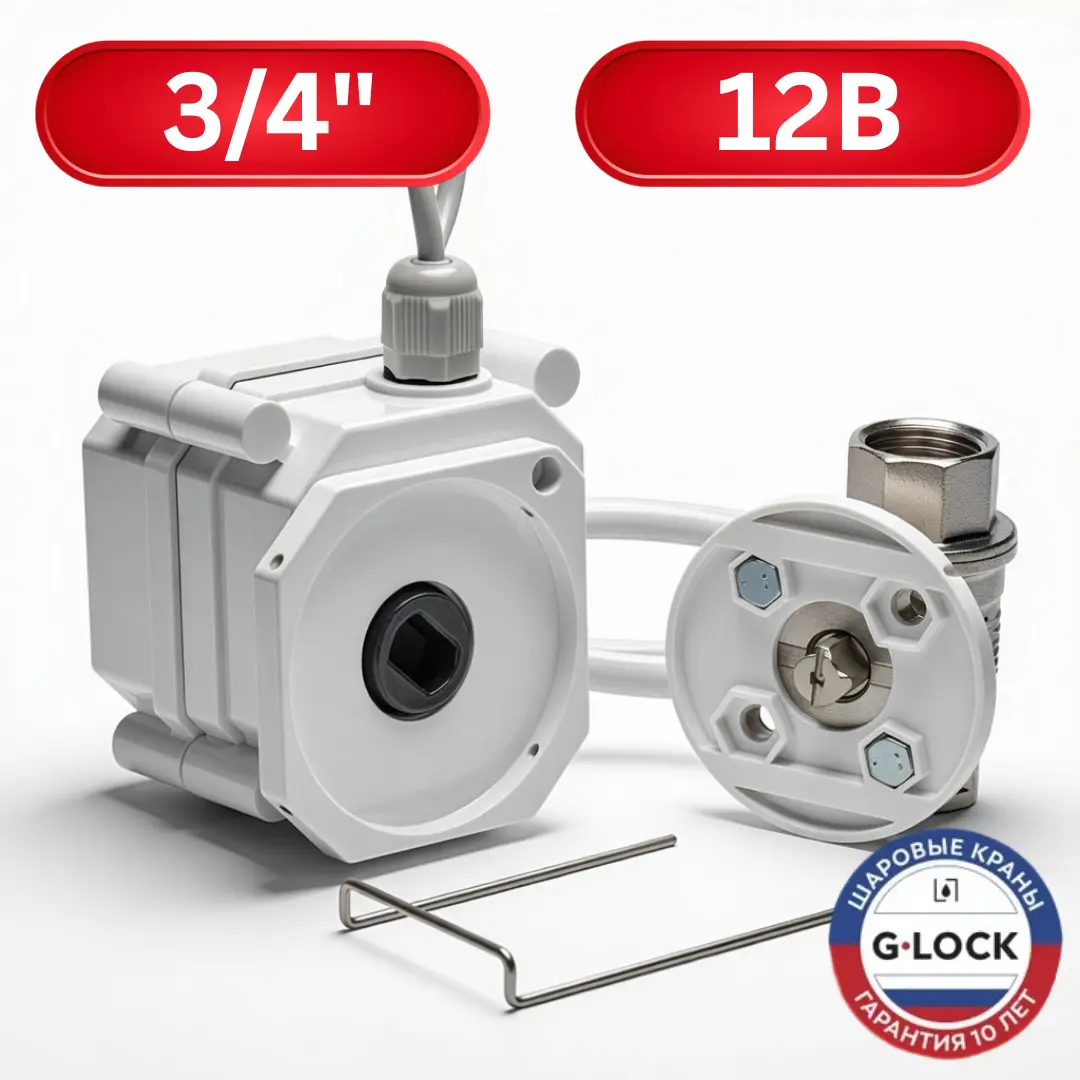

1. Быстросъемная конструкция: стальная фиксирующая скоба позволяет отделять электропривод от шарового крана без использования ключей или отверток.

2. Масштабируемость: возможность удаления привода от контроллера на дистанцию до 100 метров при сохранении стабильного крутящего момента.

3. Автономность: совместимость с большинством современных систем бесперебойного питания 12В, представленных в РБ.
